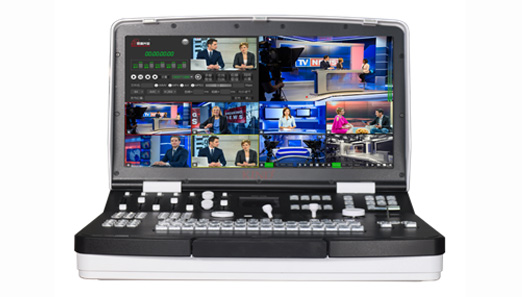

校园录播导播一体机

技术参数

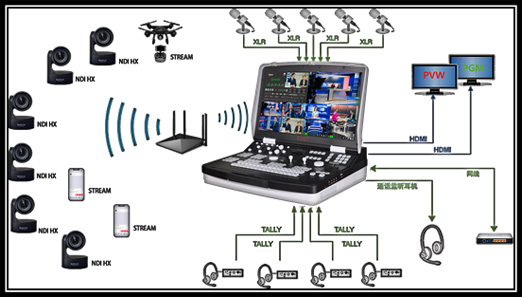

1、视频输入：SDI×4、HDMI/DVI×1、NDI×6、SRT×6、Stream×6、DDR×2、DVE×8，输出：SRT×1、NDI×1、HDMI×2；

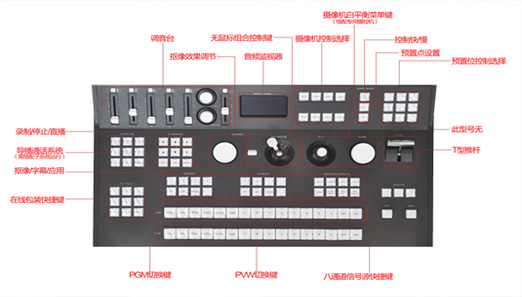

2、内置16讯道高清混编特技台，内置画中画任意位置摇杆控制器，广播级切换T型推杆；

3、4K混编内核，全数字IP Video处理，SDI、NDI、Stream、SRT、本地素材DDR（图片、视频、PPT、回放等）及DVE切换，硬件旋转编码器控制DDR暂停、向前、向后选择播放点及控制播放，支持广播级无线NDI、SRT及Stream接入，支持推流及拉流模式；

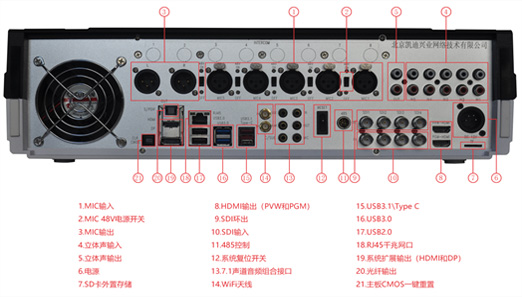

4、音频输入：立体声(LEFT、RIGHT) IN×5；专业话筒（48V） XLR IN×5；立体声(LEFT、RIGHT) OUT×1；平衡输出XLR OUT×2；主输出监听Ф3.5×1；播放监听Ф3.5×1；导播通话MICФ3.5×2；

5、内置数字+模拟调音台，音频加嵌及解嵌，实现数字音频与模拟音频的混合，8路数字调音台，SDI×4、NDI×6、Stream×6、SRT×6、DDR×2等数字音频。5路模拟调音台，模拟立体声×5路、麦克XLR×5等外部输入音频进行调音混音。调制后的音频可加嵌为HDMI输出，内置48V幻像电源，立体声×1输出，播出监听Ф3.5×1、播放监听Ф3.5×1、导播通话耳麦Ф3.5×1；

6、内置硬件音频延时器，通过硬件编码器进行音频处理，实现音频与视频精准同步；

7、摄像机PTZ控制，内置硬件摇杆控制器及广播级霍尔变焦控制器，控制8台摄像机推、拉、摇、俯、仰；8组摄像机选择按键、9组预置位快捷键及摄像机菜单设置快捷键，精密的硬件控制与同品牌的摄控一体机配合，无论是镜头推、拉还是摄像机摇、俯、仰不但实时速度快，控制的线性也非常好；

8、无线控制，支持NDI HX 2.0控制协议，可以无线控制NDI摄像机PTZ，Tally及记录控制等;

9、内置硬件8通道导播通话系统及8通道导播提示系统TALLY（选配）；

10、内置CG-Alaph字幕及在线包装系统，实现十层以上的Alaph动态字幕、角标及台标等，三维物体及光效、动态材质、DVE直通视频、视频素材等多种方式实现直播节目的全方位视觉包装;

11、内置抠像系统，采用最新的全帧扫描技术，更精确的图像合成算法，更好控制透明、黑边及噪点，适用各种光线的抠像环境，在非纯色的抠像环境下也能抠出干净的影像，通过硬件旋转编码器调节虚拟抠像效果，虚拟合成图像可以作为1路信号源通过T型阻尼切换推杆与其它信号及文件进行切换合成；

12、内置视频编码系统，可以录制恒帧恒码的MP4、MPEG2-HL 50Mbps/S广播级高清视频文件，内置流媒体WMV9、H.264编码系统，内置双码流录制及直播系统，内置WMS及FMS发布系统并提供FMS音画同步调整；

13、内置广播级非线性编辑系统；

14、64位编码系统，4K编码内核，I9 9900TCPU，16G内存，1TBM.2固态硬盘，17.3寸显示器的便携式采播录播一体机；

15、WIN10 64位企业版操作系统；

16、与摄控一体摄像机连接实现一根SDI线缆传输视频、音频、PTZ控制及Tally；

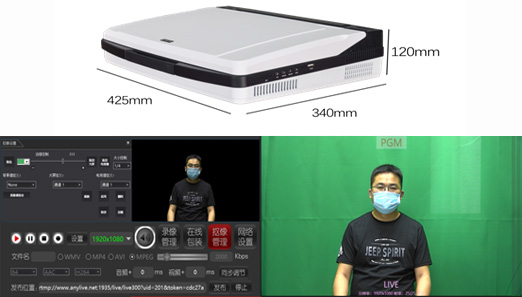

17、设备体积尺寸：425mm×340mm×120mm；重量：5kg左右满足国内航空客舱行李携带标准。

功能特点

1、软件主界面可硬件切换实现按键操作，快捷方便。

2、录制可实现分类多路多格式录制。

3、直播可实现多种方式直播，基带信号直播、网络推流直播、内网直播。

4、在线包装实现角标、台标、字幕等丰富的字幕叠加效果。

5、抠像管理可实现蓝幕、绿幕和其他各种颜色的颜色拾取抠像和参数调整。

6、软件调音台可实现六路音轨和总音量的推杆调节和切换。

7、DDR支持两路本地的图片、ppt、视频垫播输出。

8、录像管理可实现定时录制、录制回放功能。

9、信号源设置可实现SDI（基带信号）、NDI（网络信号）、Stream（拉流信号）等多种信号源的接入和设置。

10、声画同步矫正用于调节音视频延时度调节，确保音画同步。

11、资源监视器实现CPU、硬盘、内存等硬件的温度和负载情况。

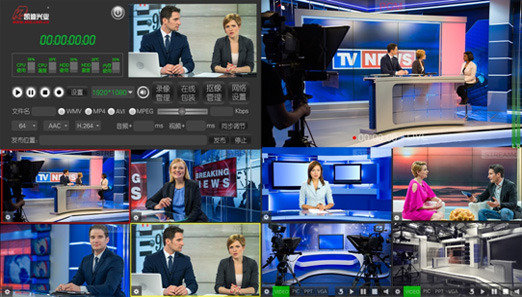

12、画面监视器实现8路预监信号，1路预备信号，1路主信号的画面监视。
